Обвайзер STS Иокогама высокой закрепленности воздуха раздувной пневматический

Обвайзер STS Иокогама высокой закрепленности воздуха раздувной пневматический



Что пневматический резиновый бампер?



Пневматический резиновый обвайзер сперва был произведен в 1958 компанией Иокогама Японии, поэтому ему также вызывают Иокогама пневматическим обвайзером.



Это модернизированный продукт обвайзера шлюпки широко использовало всемирно, который заполнен с высоким воздухом давления для того чтобы выдержать berthing удары. Сравненный с нормальными эластичными резиновыми обвайзерами (как автошины отхода, твердые резиновые обвайзеры, etc.), оно имеет высокую гарантированную абсорбцию энергии, низкий поверхностный удар, совмещая высокое сопротивление ссадины с низким трением и быстрой установкой. Со своего применения, пневматический резиновый обвайзер был использован как буфер должный к своей высокой эффективности, и он широко был использован в деятельности корабл-к-корабля и деятельности корабл-к-молы.





Что структура пневматического резинового бампера?



Обвайзер поплавка резиновый сделан из внутренней резины, слоя синтетическ-покрышка-шнура для подкрепления, наружной резины, отверстия фланца и других частей металла.



Внутренняя резина сделана из природного каучука с резиновым содержанием более высоким чем 53%, которое обеспечивает удерживание воздуха пневматического обвайзера, и оно можно использовать в течение длительного времени без очевидного сброса давления. Она доступна в толщине от 2 до 4mm, которая определена согласно требованиям пневматических резиновых обвайзеров различных спецификаций.



Слой синтетическ-покрышка-шнура для подкрепления gumming, и он отличает толстыми искривлениями, конкурсные плотность и высокопрочный. Он скреплен с внутренней и наружной резиной после gumming, и после этого 3 слоя скреплены совместно после быть вулканизированным на высокой температуре. Поэтому, слой шнура имеет сопротивление высокопрочных, ссадины и удара, большую термоустойчивость, хорошее прилипание с резиной, устойчивость к старению и легкую обработку.



Наружная резина главным образом использована для защиты усиленного слоя и внутренней резины и дальше для того чтобы обеспечить удерживание воздуха обвайзера поплавка резинового.





Что типы пневматического резинового бампера?

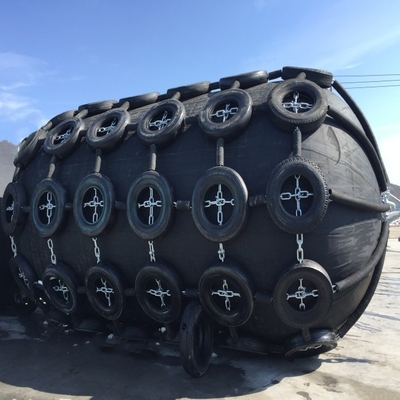

Тип a: обвайзер с со сверхмощной сетью цепи & автошины

Тип b: типа слинг обвайзер

Тип c: обвайзер полу-погружающийся регулируемый

Тип d: подгонянный типа сет обвайзер с особенным цветом

Особенные цвета, как черное, белый, красный и серый (военно-морской флот), можно также спросить.

типа Сет обвайзеры можно подгонять с самолетными шинами, чистыми частями, конвейерными лентами и шлангами дока.





Что преимущества пневматического резинового бампера?



безопасность 1.Great и надежность

ухудшение качества 2.No или изменение в представлении

преимущества 3.Numerous на склонный Berthing

система 4.Cost-effective

реактивная сила 5.Softer для структуры корабля и молы

6.Stronger против режа силы

7.Adaptable к приливу

8.Simple и Цен-конкурсная установка, низкие расходы на техническое обслуживание



Что основные применения пневматического резинового бампера?

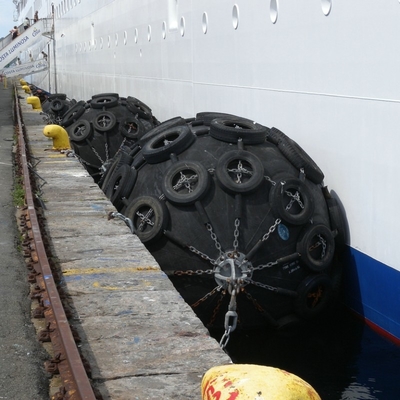

1. нефтяные танкеры, ДОЛГОТА и другие корабли транспортированы кораблем на море

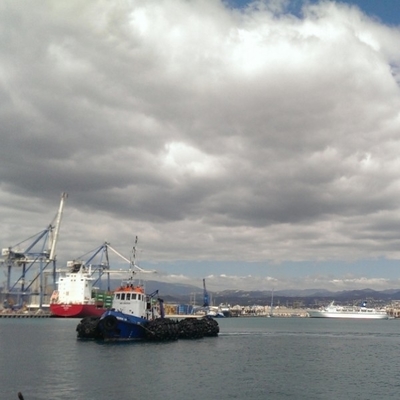

2. деятельность дока и berthing корабля

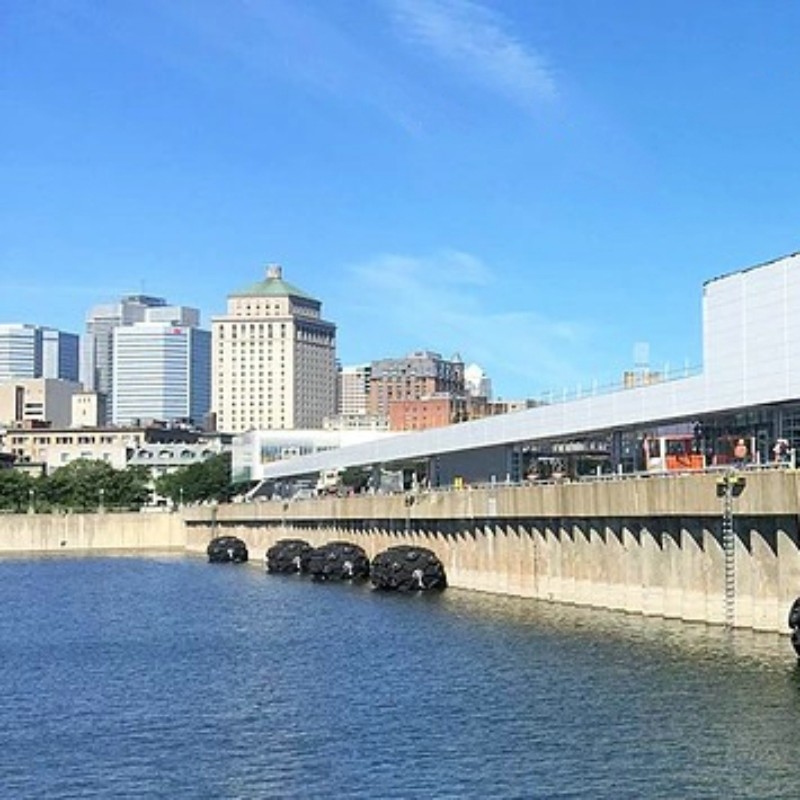

3. crashproof временной или постоянной прибрежной обороны

4. буфер crashproof для оффшорных платформ и зданий



Пневматическая резиновая классификация бампера



Согласно международным пневматическим обвайзерам, плавая системы буфера разделены в 2 категории. От возникновения, 2 типа обвайзера поплавка резинового:



1.Initial давление 50 Kpa, обвайзер P50
2.Initial давление 80 Kpa, обвайзер P80
3.Type i, тип CTN, с цепями и сетями автошины
4.Type II, тип слинга, без цепей и сетей автошины



Спецификации пневматического резинового бампера



Пневматические 50 нормальных размеров
Размер		Отклонение (60%)
D (mm)	L (mm)	Реактивная сила (KN)	Гарантированная абсорбция энергии (KNm)
500	1000	64	6
600	1000	74	8
700	1000	137	17
1000	1500	182	32
1000	2000	257	45
1200	2000	297	63
1350	2500	427	102
1500	2500	499	134
1500	3000	579	153
1700	3000	639	191
2000	3500	875	308
2000	4000	1000	352
2500	4000	1381	663
2500	5500	2019	1131
3000	5000	2422	1357
3000	6000	2906	1293
3300	4500	1884	1175
3300	6500	3015	1814
3300	10600	5257	3067
4500	9000	5747	4752
4500	12000	7984	6473

Пневматические 80 нормальных размеров
Размер		Отклонение (60%)
D (mm)	L (mm)	Реактивная сила (KN)	Гарантированная абсорбция энергии (KNm)
500	1000	84	9
600	1000	94	12
700	1000	179	25
1000	1500	236	47
1000	2000	337	66
1200	2000	386	89
1350	2500	554	143
1500	2500	630	179
1500	3000	756	215
1700	3000	829	262
2000	3500	1126	424
2000	4000	1453	740
2500	4000	1817	925
2500	5500	2653	1327
3000	5000	2689	1558
3000	6000	3275	1878
3300	4500	3476	1640
3300	6500	3829	2508
3300	10600	6907	4281
4500	9000	7551	6633
4500	12000	10490	9037





























































Примечание:

1. Диаграммы на таблице исполняют с требованиями ISO17357-1: 2014.

2. Вес тела и сети обвайзера может поменять ±10%.

3. Особенные размеры доступны по требованию.



Как к выбрал пневматический резиновый бампер?



Выбор обвайзеров поплавка резиновых для небольших и среднего размера кораблей:



Тоннажность (t)	Порекомендованный размер: Длина диаметра x (m)	Типы корабля
50	0,5 × 1,0	рыбацкая лодка
100	0,7 × 1,5 × 1.5~1.0	рыбацкая лодка
200	1,0 × 2,0 × 1.5~1.2	рыбацкая лодка, буксир
300-500	1,2 × 2,5 × 2.0~1.5	рыболовецкое судно, буксир
1000	1,5 × 3,0 × 2.5~1.5	буксир, грузовой корабль
3000	2,0 × 3,5 × 3.0~2.0	грузовой корабль, морская рыбацкая лодка
10000	2,0 × 4,0 × 3.5~2.5	фрахтовщик

























Выбор обвайзеров поплавка резиновых для больших кораблей тоннажности:



Тоннажность мертвого груза (DWT)	Принятая скорость посадочная (M/S)	Эффективная кинетическая энергия (KN.M)	Размер: Diameter×Length (m)
200000	0,15	1890	3,3 x 6,5
150000	0,15	1417	3,3 x 6,5
100000	0,15	945	3,0 x 5,0
85000	0,17	1031	3,0 x 6,0
50000	0,18	680	2,5 x 5,5
40000	0,20	672	2,5 x 5,5
30000	0,22	609	2,5 x 4,0
20000	0,25	525	2,5 x 4,0
15000	0,26	425	2,5 x 4,0
10000	0,28	329	2,0 x 4,0
5000	0,33	228	2,0 x 3,5
