Подробная информация о продукте:
|
| Название продукта: | Обвайзер Иокогама плавая резиновый | Материал: | Природный каучук |
|---|---|---|---|
| Цвет: | Черный | Диаметр: | 0.5m~4.5m |
| Длина: | 1m~12m | исходное давление: | 50 kpa、 80 kpa |
| использование: | STS, STD etc. | ||
| Высокий свет: | обвайзер Иокогама,Тип обвайзер Иокогама,Обвайзер Иокогама пневматический |
||

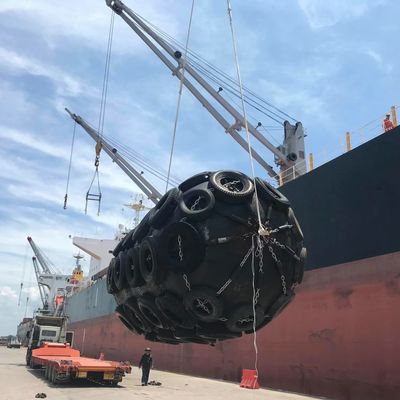

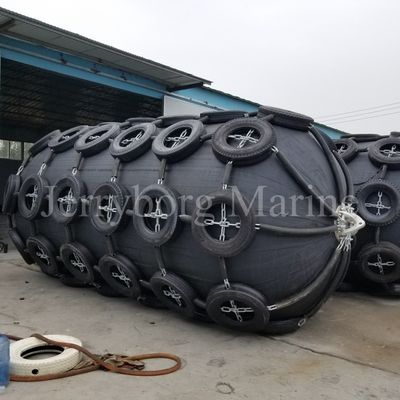

Обвайзеры Иокогама пневматические
Пневматические обвайзеры идеальны для постоянных и полупостоянных гаван применений и для оффшорных передач корабл-к-корабля. Они изготовлены согласно ISO17357-1: 2014. Обвайзеры доступны в диаметрах выстраивая в ряд от 300 mm до 4 500 mm и длин выстраивая в ряд от 500 mm до 12 000 mm, так же, как особенных размерах.
Преимущества обвайзеров JRB пневматических:
Разносторонний и хорошо доказанный дизайн. Обвайзеры JRB пневматические доступны как тип слинга или с цепными сетями &tyre одеть разнообразие inshore и оффшорные применения.
Тип обвайзера
ПНЕВМАТИЧЕСКИЕ РАЗМЕРЫ ОБВАЙЗЕРА И ЗНАЧЕНИЯ ПРЕДСТАВЛЕНИЯ
| IP50 | Представление | Тело только | Сеть веса обвайзера цепная (тело excl) | Тип слинга | Давления | Толщина тела | Причаливать цепной диаметр | |||
| Энергия (GEA) | Реакция (на GEA) |
Давление (на GEA) | Клапан сброса | Контрольное испытание | ||||||
| Dia. Длина (mm) | kJ | kN | kPa | kg | kg | kg | kPa | kPa | mm | mm |
| Φ300 x 600L | 0,5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ500 x 1000L | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 x 1000L | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 x 1500L | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500L | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ1000x1500L | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ1000 x 2000L | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ1200 x 2000L | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ1200 x 3000L | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 x 2500L | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 x 2500L | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 x 3000L | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 x 4000L | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 x 3000L | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 x 7200L | 516 | 1621 | 133 | 760 | N/A | 810 | - | 200 | 16 | 22 |
| Φ2000 x 3000L | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| Φ2000 x 3500L | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| Φ2000 x 4000L | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| Φ2000 x 6000L | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 x 4000L | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 x 5500L | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 x 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ3000 x 5000L | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 x4500L | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| Φ3300 x 6500L | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 x 10600L | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ4500 x 7000L | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ4500 x 9000L | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ4500 x 12000L | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |
Детальное изображение
Как к выбрал пневматический обвайзер?
Выбор пневматических обвайзеров ISO17357 для небольших и среднего размера кораблей:
| Тоннажность (t) | Порекомендованный размер: Длина диаметра x (m) | Типы корабля |
| 50 | 0,5 × 1,0 | рыбацкая лодка |
| 100 | 0,7 × 1,5 × 1.5~1.0 | рыбацкая лодка |
| 200 | 1,0 × 2,0 × 1.5~1.2 | рыбацкая лодка, буксир |
| 300-500 | 1,2 × 2,5 × 2.0~1.5 | рыболовецкое судно, буксир |
| 1000 | 1,5 × 3,0 × 2.5~1.5 | буксир, грузовой корабль |
| 3000 | 2,0 × 3,5 × 3.0~2.0 | грузовой корабль, морская рыбацкая лодка |
| 10000 | 2,0 × 4,0 × 3.5~2.5 | фрахтовщик |
Выбор пневматических обвайзеров ISO17357 для больших кораблей тоннажности:
|
Тоннажность мертвого груза (DWT) |
Принятая скорость посадочная (M/S) |
Эффективная кинетическая энергия (KN.M) |
Размер: Diameter×Length (m) |
| 200000 | 0,15 | 1890 | 3,3 x 6,5 |
| 150000 | 0,15 | 1417 | 3,3 x 6,5 |
| 100000 | 0,15 | 945 | 3,0 x 5,0 |
| 85000 | 0,17 | 1031 | 3,0 x 6,0 |
| 50000 | 0,18 | 680 | 2,5 x 5,5 |
| 40000 | 0,20 | 672 | 2,5 x 5,5 |
| 30000 | 0,22 | 609 | 2,5 x 4,0 |
| 20000 | 0,25 | 525 | 2,5 x 4,0 |
| 15000 | 0,26 | 425 | 2,5 x 4,0 |
| 10000 | 0,28 | 329 | 2,0 x 4,0 |
| 5000 | 0,33 | 228 | 2,0 x 3,5 |
Метод Installtion
| РАЗМЕР ОБВАЙЗЕРА | ЦЕПНЫЕ ОБВАЙЗЕРЫ СЕТИ АВТОШИНЫ (CTN) | W | |||||
| B | C | D | E | ||||
| ДИАМЕТР | ДЛИНА | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | 1965 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| РАЗМЕР ОБВАЙЗЕРА | ОБВАЙЗЕРЫ СЛИНГА | W | |||||
| B | C | D | E | ||||
| ДИАМЕТР | ДЛИНА | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950 |
| 1200 | 2000 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010 | 180 | 435 | 3250 |
| 2000 | 3500 | 2125 | 1880 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |
[БЛОКИ: MM]
Применения
1. нефтяные танкеры, ДОЛГОТА и другие корабли транспортированы кораблем на море
2. деятельность дока и berthing корабля
3. crashproof временной или постоянной прибрежной обороны
4. буфер crashproof для оффшорных платформ и зданий
